Flooring at Tampa Bay Academy: Artículo 5

Ingeniería de la Subcapa (Underlayment): Acústica, Barreras de Vapor y Compresión

Bienvenidos a la Flooring at Tampa Bay Academy. En los artículos previos, hemos analizado el subsuelo y el microclima. Ahora, el técnico instalador de élite de Flooring at Tampa Bay debe dominar el componente que actúa como el "sistema de suspensión" de nuestro piso: la subcapa o underlayment.

En la industria, la subcapa es frecuentemente subestimada. Esto es un error catastrófico. La subcapa es un componente de ingeniería crítica que dicta la longevidad del sistema de clic, la acústica de la habitación y la protección contra la humedad. En la bahía de Tampa (Tampa Bay), con su densa población de condominios de lujo, el dominio de la subcapa es lo que separa una instalación premium de un fracaso garantizado.

1. La Física de la Compresión y el "Compression Set"

La función primaria de la subcapa es distribuir las cargas dinámicas y estáticas sobre el subsuelo, protegiendo las juntas de clic mecánico. El concepto más crítico es el Compression Set (Deformación Permanente por Compresión). Es la medida de la capacidad de un material para recuperar su espesor original después de haber sido sometido a una carga prolongada. * El Fallo Mecánico: Si una subcapa tiene un compression set pobre (se aplasta y no recupera), se crea un vacío microscópico bajo la tabla. Cuando el tráfico peatonal ocurre, la tabla "cae" en ese vacío. Este movimiento de flexión repetitiva ejerce un estrés de cizallamiento masivo sobre el núcleo, provocando la fractura del sistema de clic. * El Estándar de Densidad: En Flooring at Tampa Bay, exigimos subcapas con una densidad mínima de 150 kg/m³ para suelos laminados flotantes.

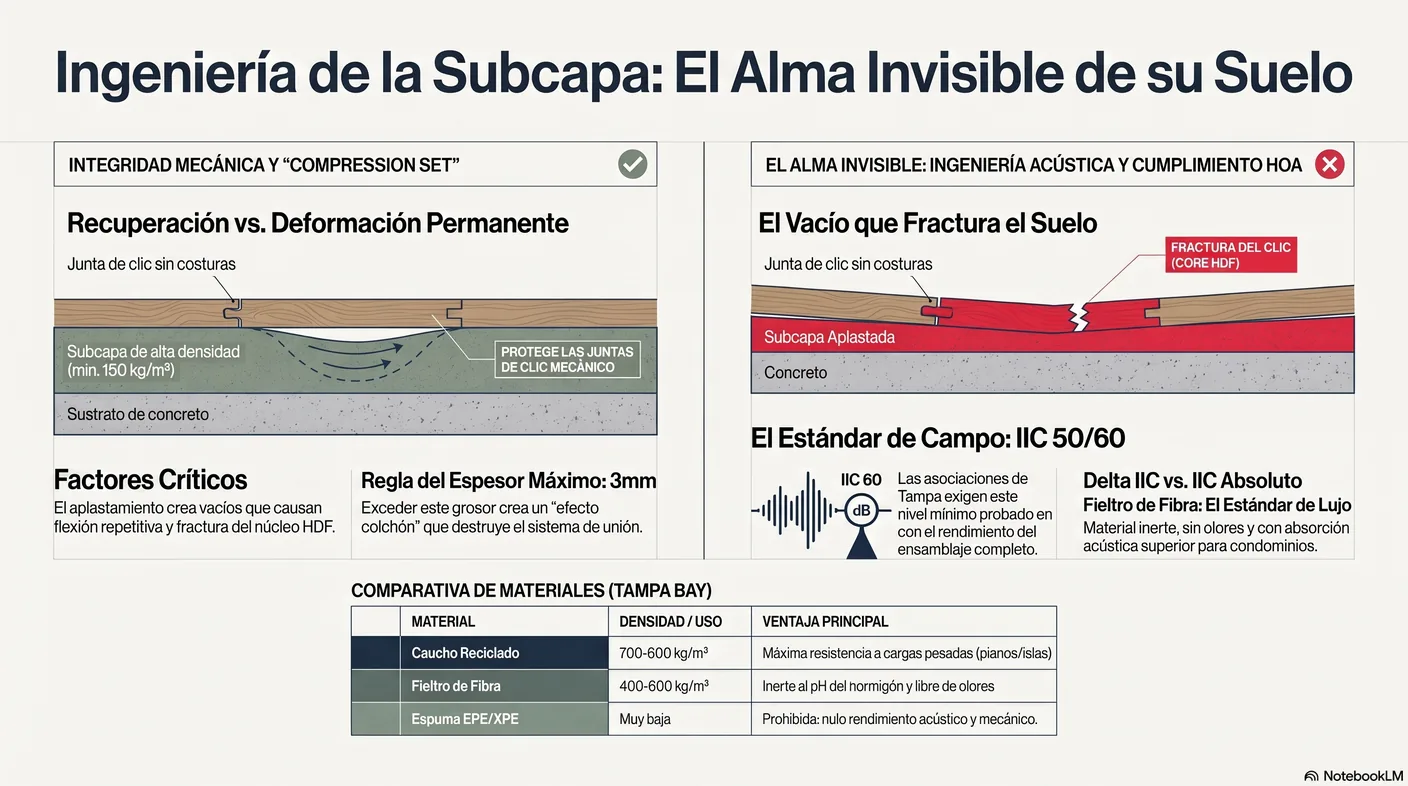

Diagrama del compression set: una subcapa que se aplasta y no recupera crea un vacío donde la tabla cae, generando estrés de cizallamiento en el clic.
Compression set: el vacío que rompe el clic

2. Ingeniería Acústica: Desmitificando el IIC y el STC en los Condominios de Tampa

Tampa Bay tiene un mercado inmenso de condominios de múltiples pisos. Las Asociaciones de Propietarios (HOA) exigen casi universalmente que los pisos duros cumplan con estándares acústicos estrictos.

Debemos diferenciar dos métricas acústicas regidas por la ASTM:

A. STC (Sound Transmission Class) - ASTM E90

Mide la capacidad del ensamblaje para bloquear los sonidos aéreos (voces, televisión).

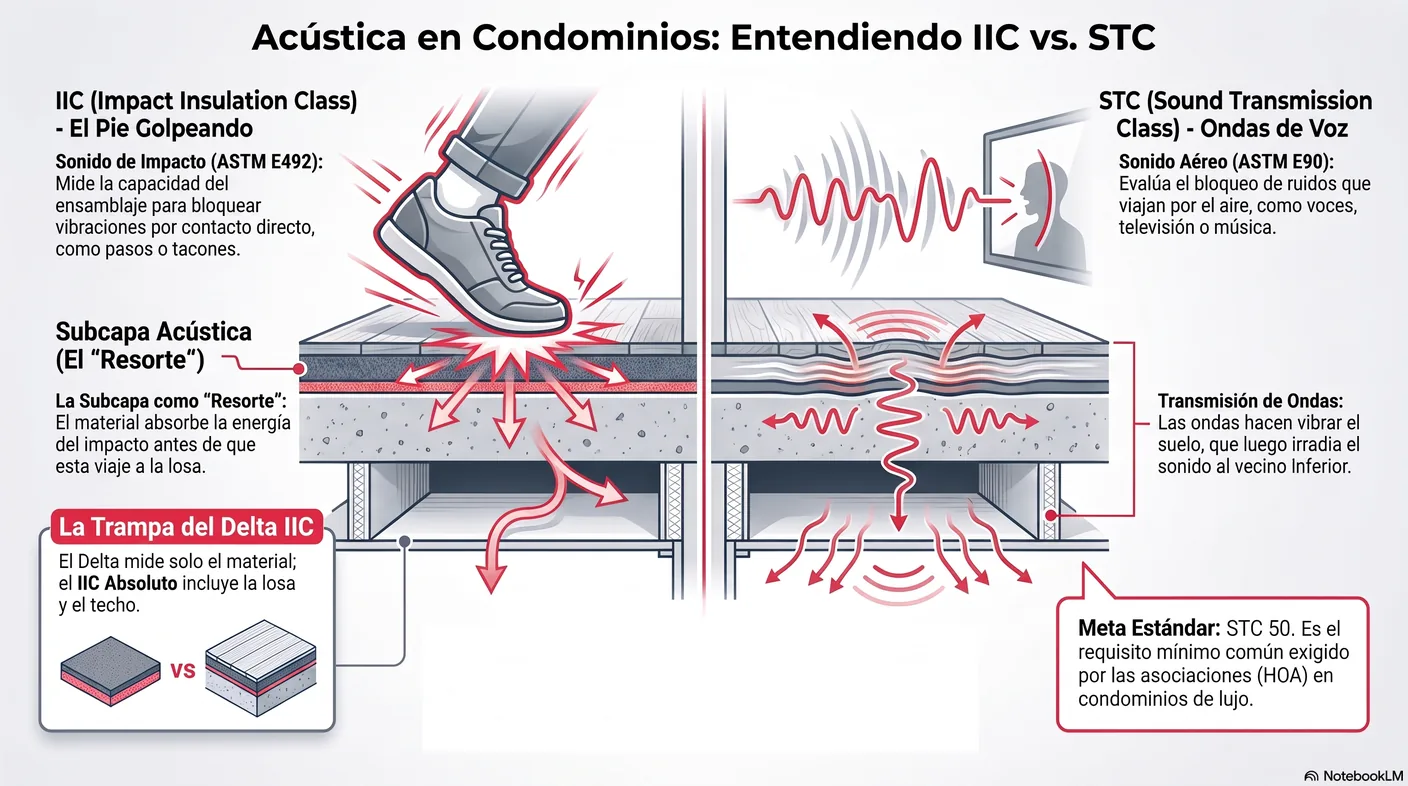

Diagrama que distingue el IIC, aislamiento de sonidos de impacto como pasos, del STC, bloqueo de sonidos aéreos como voces, en un ensamblaje de piso y techo.
IIC vs. STC: impacto vs. aéreo

B. IIC (Impact Insulation Class) - ASTM E989 y ASTM E492

Mide la capacidad del ensamblaje para bloquear los sonidos de impacto (pasos, objetos cayendo). Esta es la métrica crítica para los suelos laminados.

El Error Técnico Más Común: Confundir el Delta IIC ($\Delta$IIC) con el IIC Absoluto. Muchos fabricantes venden su producto anunciando un "$\Delta$IIC de 22 dB". El Delta IIC es una prueba de laboratorio que mide solo la mejora acústica que aporta la subcapa por sí sola, sin contar la losa de hormigón ni el techo del vecino inferior. * La Realidad en Obra: El IIC Absoluto (o IIC de Campo, medido bajo ASTM E492) es la suma de la losa, el techo inferior y la subcapa. Una losa de hormigón de 6 pulgadas típicamente tiene un IIC base de 25 a 30. Si la HOA exige un IIC Absoluto de 50, y el instalador usa una subcapa con $\Delta$IIC de 22, el IIC final será aproximadamente 25 + 22 = 47. ¡La instalación fallará la prueba de la HOA! * El Protocolo Flooring at Tampa Bay: Nunca prometemos ni instalamos basándonos solo en el $\Delta$IIC. Solicitamos al HOA el requisito de IIC Absoluto, evaluamos el ensamblaje del edificio y seleccionamos una subcapa de alto rendimiento que garantice superar el IIC 50 o 60 en campo.

3. Gestión de Vapor: Permeabilidad y el Efecto "Sándwich"

La unidad de medida para la permeabilidad al vapor es el Perm (medido bajo la norma ASTM E96).

  • Sobre Hormigón (Slab-on-grade): Se requiere una barrera de vapor de al menos 6-mil poly o una subcapa 2-en-1 / 3-en-1 con película impermeable.
  • Sobre Madera (Contrachapado/OSB): El subsuelo de madera necesita "respirar". NUNCA se debe instalar una barrera de vapor impermeable (0.0 perm) sobre un subsuelo de madera en un espacio climatizado. Si se hace, se crea el "Efecto Sándwich": la humedad de la madera queda atrapada, condensándose y pudriendo el subsuelo. Sobre madera, solo se usan subcapas transpirables.

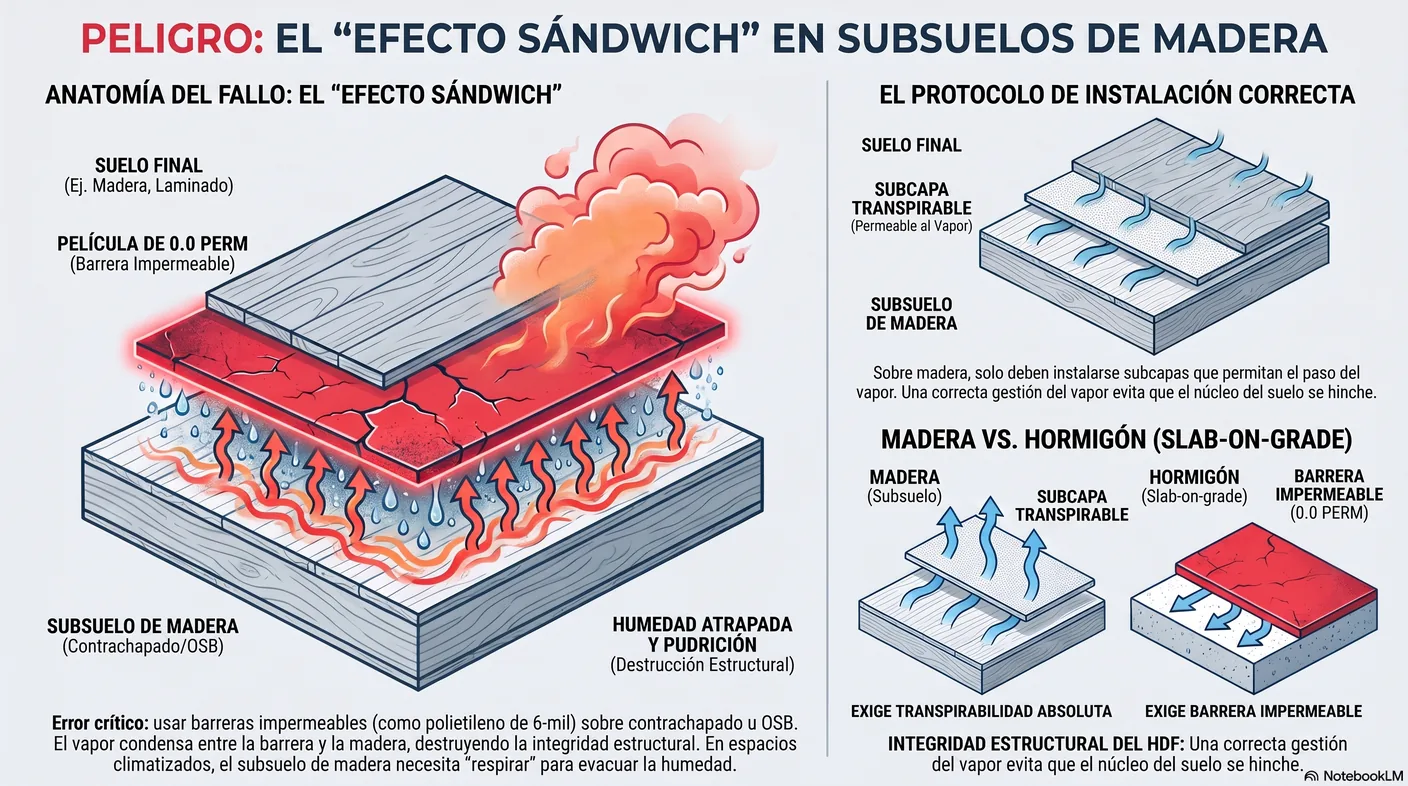

Diagrama del efecto sándwich: una barrera de vapor impermeable sobre un subsuelo de madera atrapa la humedad, que se condensa y pudre la madera.
El "efecto sándwich" sobre madera

4. Matriz de Materiales: Análisis Comparativo de Subcapas

  1. Espuma de Polietileno (EPE / XPE): Pobre compression set, nulo rendimiento acústico. Prohibida en las instalaciones premium de Flooring at Tampa Bay.
  2. Corcho Natural: Excelente acústica, pero es altamente higroscópico. En el clima subtropical de Tampa Bay, solo se aprueba su uso sobre subsuelos de madera o sobre hormigón con mitigación de humedad perfecta.
  3. Caucho Reciclado (Crumb Rubber): El estándar de oro para Tampa Bay. Su compression set es excepcional y ofrece un $\Delta$IIC superior. Ideal para condominios.
  4. Fieltro de Fibra: Muy alta densidad. Superior en distribución de cargas. Preferida para suelos laminados de HDF de alta gama y suelos SPC rígidos.

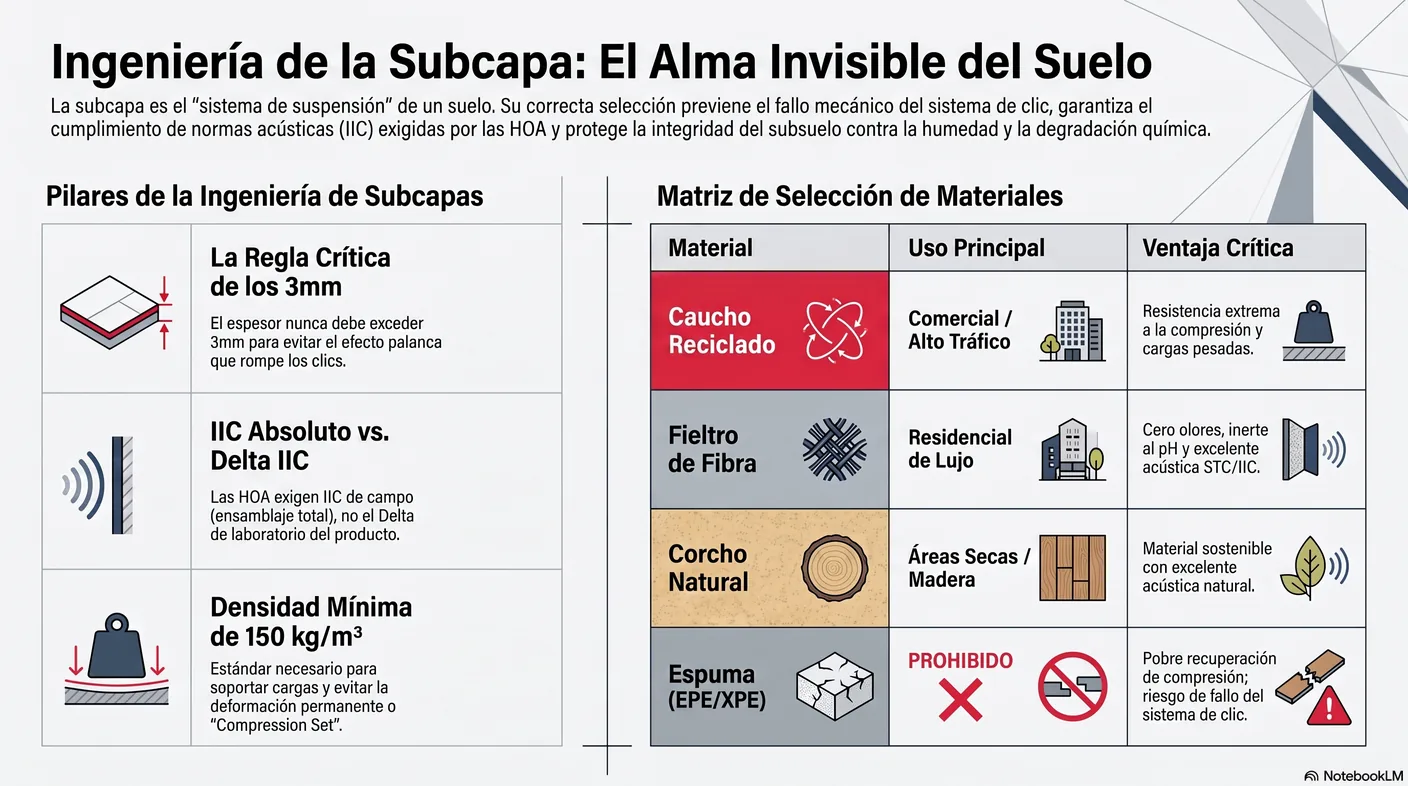

Imagen-tabla de materiales de subcapa: espuma de polietileno prohibida, corcho con reservas, caucho reciclado como estándar de oro y fieltro de fibra de alta densidad.
Matriz de materiales de subcapa

5. Protocolos de Ejecución y Errores Críticos de Instalación

A. La Regla del Espesor Máximo (El Límite de los 3mm)

A menos que el fabricante lo especifique explícitamente, el espesor máximo de la subcapa no debe exceder los 3 mm (1/8 de pulgada). * La Física del Fallo: Muchos instaladores usan subcapas de 5mm o 6mm para "suavizar un suelo irregular". Una subcapa demasiado gruesa actúa como un colchón blando, creando un efecto palanca que desancla el sistema de clic mecánico.

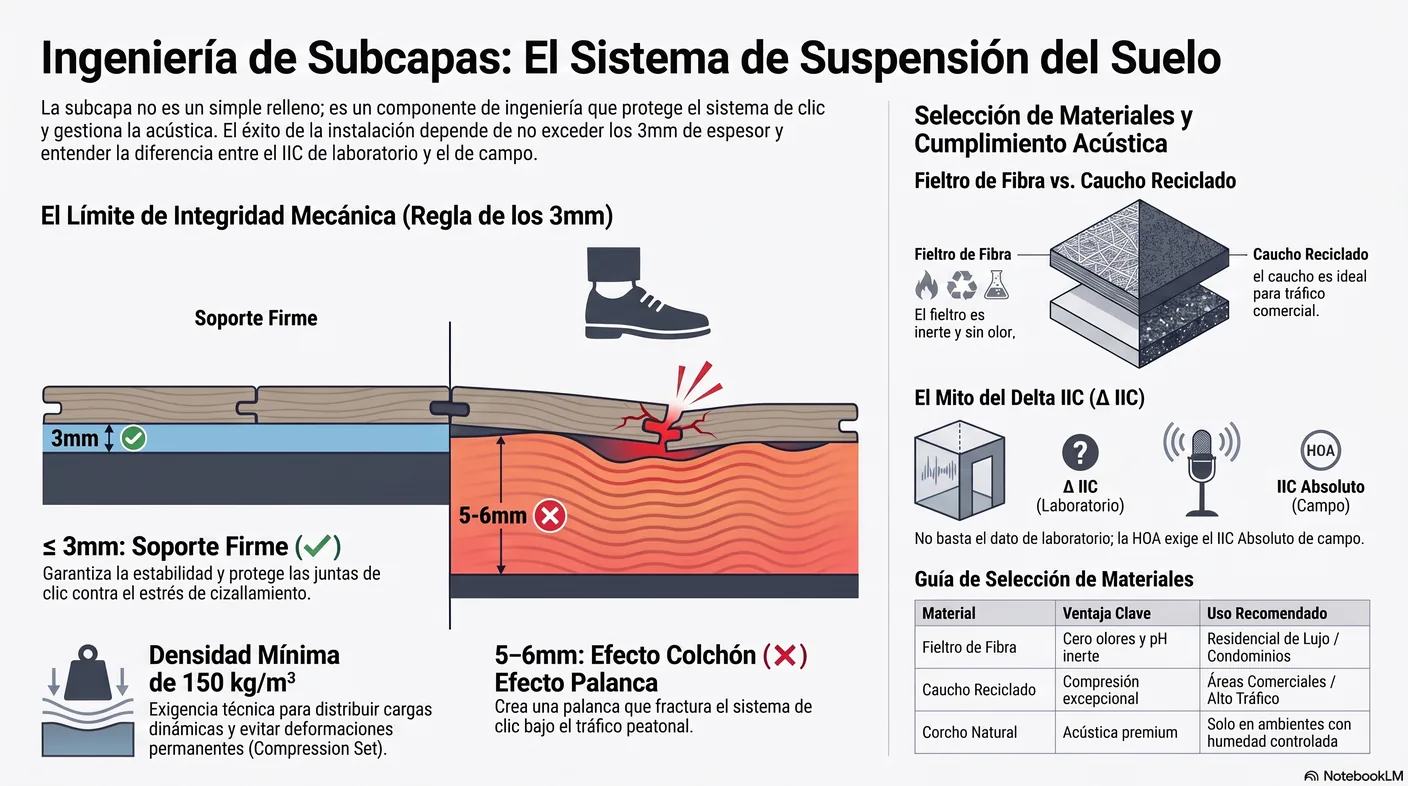

Diagrama que muestra cómo una subcapa demasiado gruesa actúa como colchón y crea un efecto palanca que desancla el sistema de clic.
La regla del espesor máximo (3 mm)

B. Unión de las Costuras

  • Subcapas sin película: Las tiras deben colocarse a tope (butt joint) y unirse con cinta adhesiva. Nunca se solapan.
  • Subcapas con película: Las tiras deben solaparse (overlap) exactamente en la zona de la pestaña pre-diseñada y sellarse con la cinta provista. Nunca se solapa la película plana.

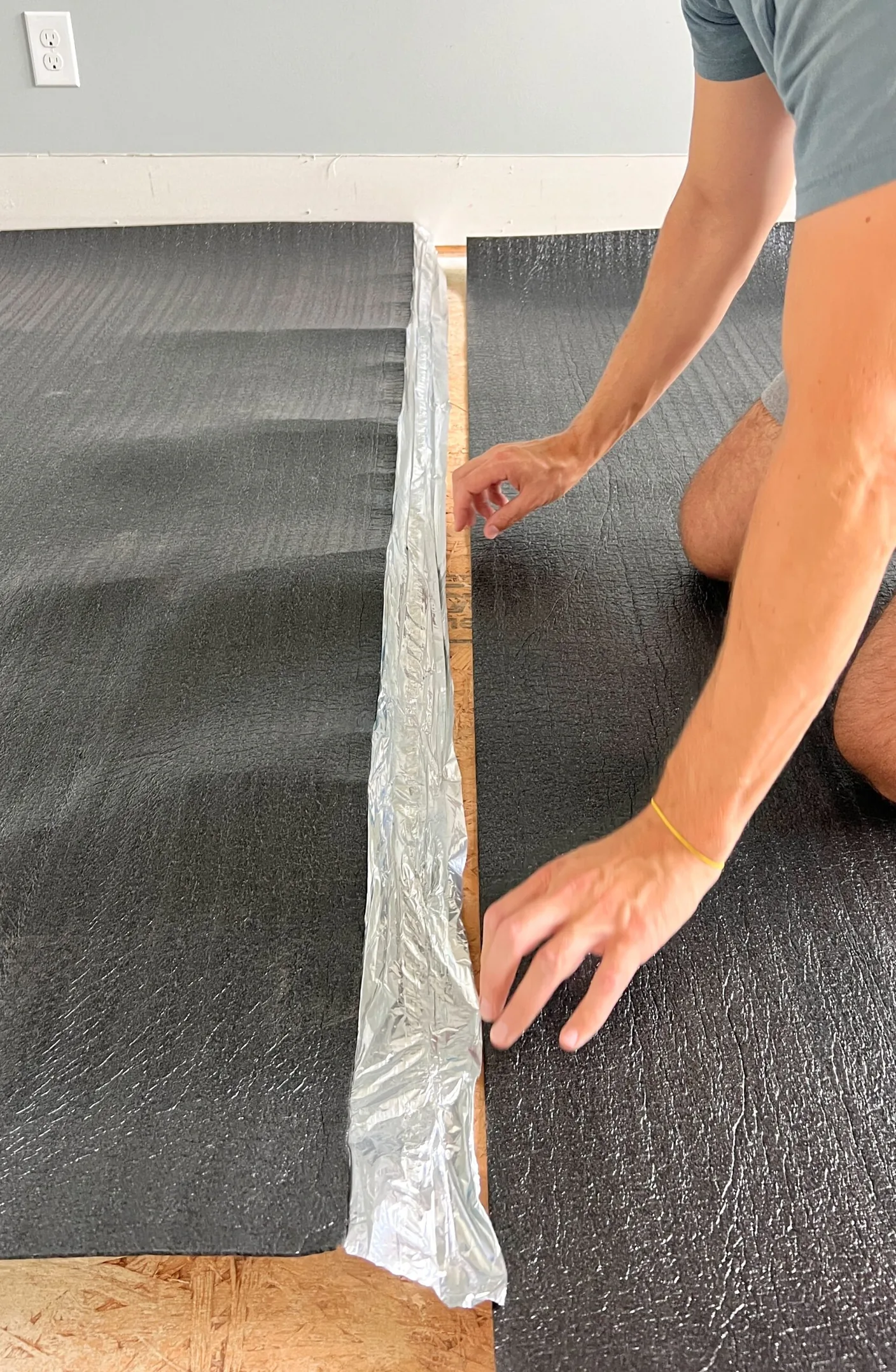

Instalación de un rollo de subcapa sobre el subsuelo, mostrando la unión de las tiras antes de colocar el piso flotante.
Instalación de la subcapa

C. El "Flash" o Retorno Perimetral

La subcapa debe extenderse hasta la base de la pared, y preferiblemente doblarse ligeramente hacia arriba contra el zócalo. Esto actúa como un dique de contención, desviando la humedad accidental (de un trapeado) hacia el centro de la habitación, evitando que viaje por capilaridad al núcleo del HDF expuesto en el borde.

Conclusión

La subcapa es el alma invisible de la instalación de suelos flotantes. Dominar su ingeniería de compresión, seleccionar el material correcto para la termodinámica de la Florida, y ejecutar los protocolos de unión y espesor con precisión milimétrica, es la marca distintiva de un técnico de élite. En Flooring at Tampa Bay, no instalamos "almohadillas"; instalamos sistemas de ingeniería de alto rendimiento.

Referencias y Autoridades Normativas

  1. ASTM International: ASTM E989, ASTM E492, ASTM E96 - www.astm.org
  2. NALFA: NALFA Installation Guidelines - www.nalfa.com
  3. FCI: FCI Installation Guidelines - www.fciinstallers.org
