Acústica de Pisos en Edificación Multifamiliar: del Laboratorio al Permiso

Bienvenidos a la Flooring at Tampa Bay Academy. Cuando un condominio de Bayshore o del Downtown de St. Petersburg reemplaza alfombra por piso duro, el rendimiento acústico del ensamble puede caer 15 a 25 puntos de la noche a la mañana. El vecino de abajo escucha cada pisada, presenta la queja, y la junta —que aprobó el cambio— queda arbitrando el conflicto. Por eso el sonido es el requisito técnico central de la instalación multifamiliar: no es una preferencia estética de la junta, es física de edificios más un mandato de código. El Artículo 23 cubre el proceso de aprobación (la junta, los tiempos, la logística); este artículo cubre la ciencia y la metrología: qué miden exactamente IIC, STC y ΔIIC, cómo se ensayan en laboratorio y en campo, qué exige el código de Florida, y cómo se diseña un ensamble que pase el número — en el papel y en el edificio.

Este pilar se rige por el Florida Building Code §1207 (que adopta el International Building Code en esta materia), los métodos de ensayo ASTM E90, E492, E2179, E1007 y E336, y el Capítulo 718 de los Estatutos de Florida en su intersección con las reglas de asociaciones.

1. La Física en Dos Rutas: Sonido Aéreo y Sonido de Impacto

El sonido viaja del piso de arriba al techo de abajo por dos rutas físicamente distintas, y por eso existen dos métricas:

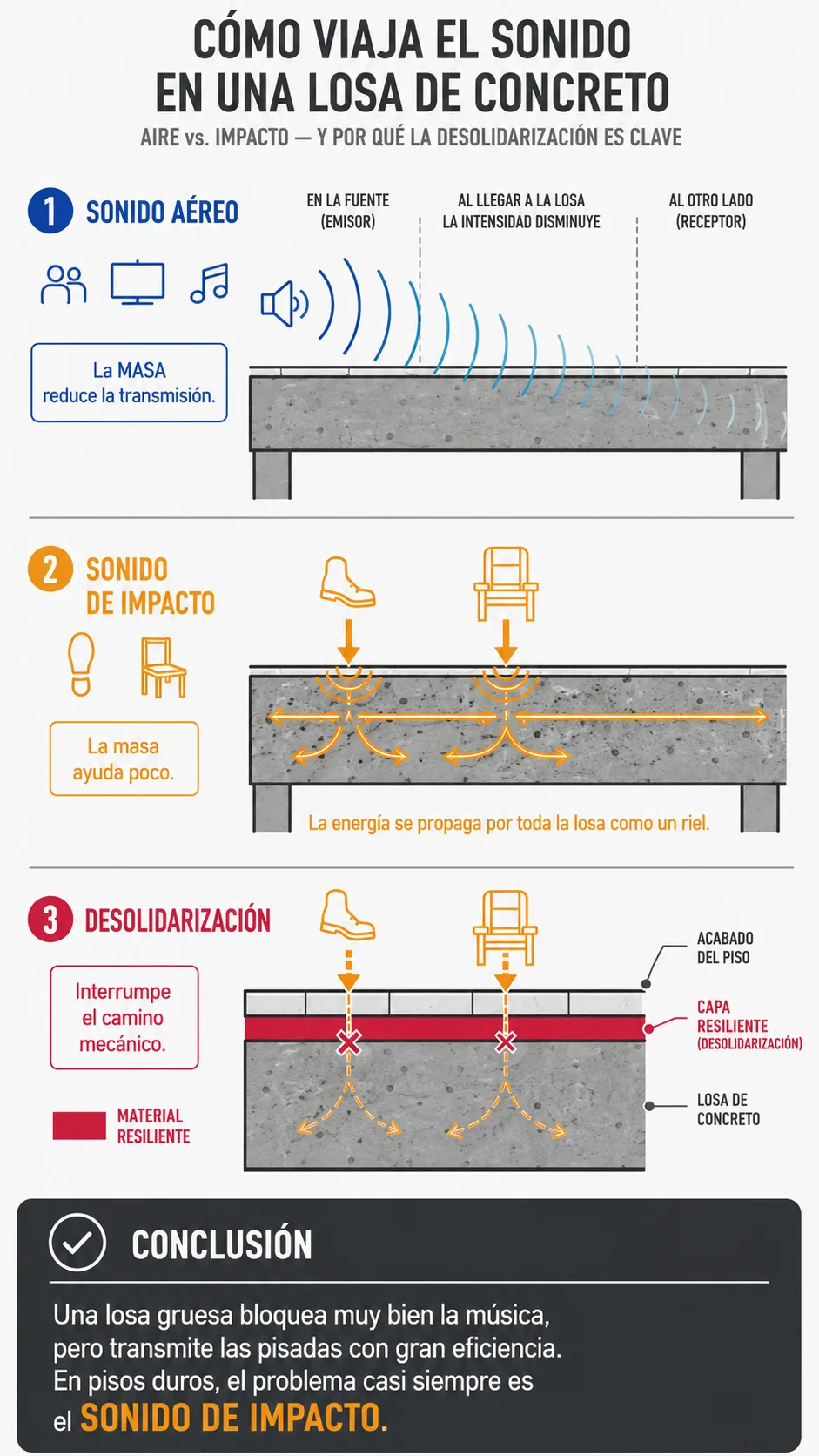

Diagrama en corte de dos unidades apiladas que muestra las dos rutas físicas del sonido entre pisos: el sonido aéreo que viaja por el aire y se frena con masa, y el sonido de impacto que entra directamente a la estructura por contacto mecánico y solo se frena con desolidarización.
Las dos rutas del sonido: aéreo y de impacto
  • Sonido aéreo: voces, música, televisión. La onda viaja por el aire, golpea el ensamble y lo atraviesa atenuada. Su defensa principal es la masa del ensamble — y aquí la losa de concreto de un condominio de Florida es una aliada formidable.
  • Sonido de impacto (estructural): la pisada, la silla arrastrada, el juguete que cae. La energía entra directamente a la estructura por contacto mecánico y viaja por el concreto como por un riel. La masa ayuda poco; la defensa es la desolidarización — interrumpir el camino mecánico con un material resiliente.

Esta distinción explica el fenómeno que sorprende a todo propietario: una losa de 8 pulgadas bloquea muy bien la música del vecino (aéreo) y transmite con fidelidad brutal sus pisadas (impacto). El problema del piso duro en condominio es casi siempre un problema de impacto.

2. Las Métricas y sus Métodos: la Familia Completa

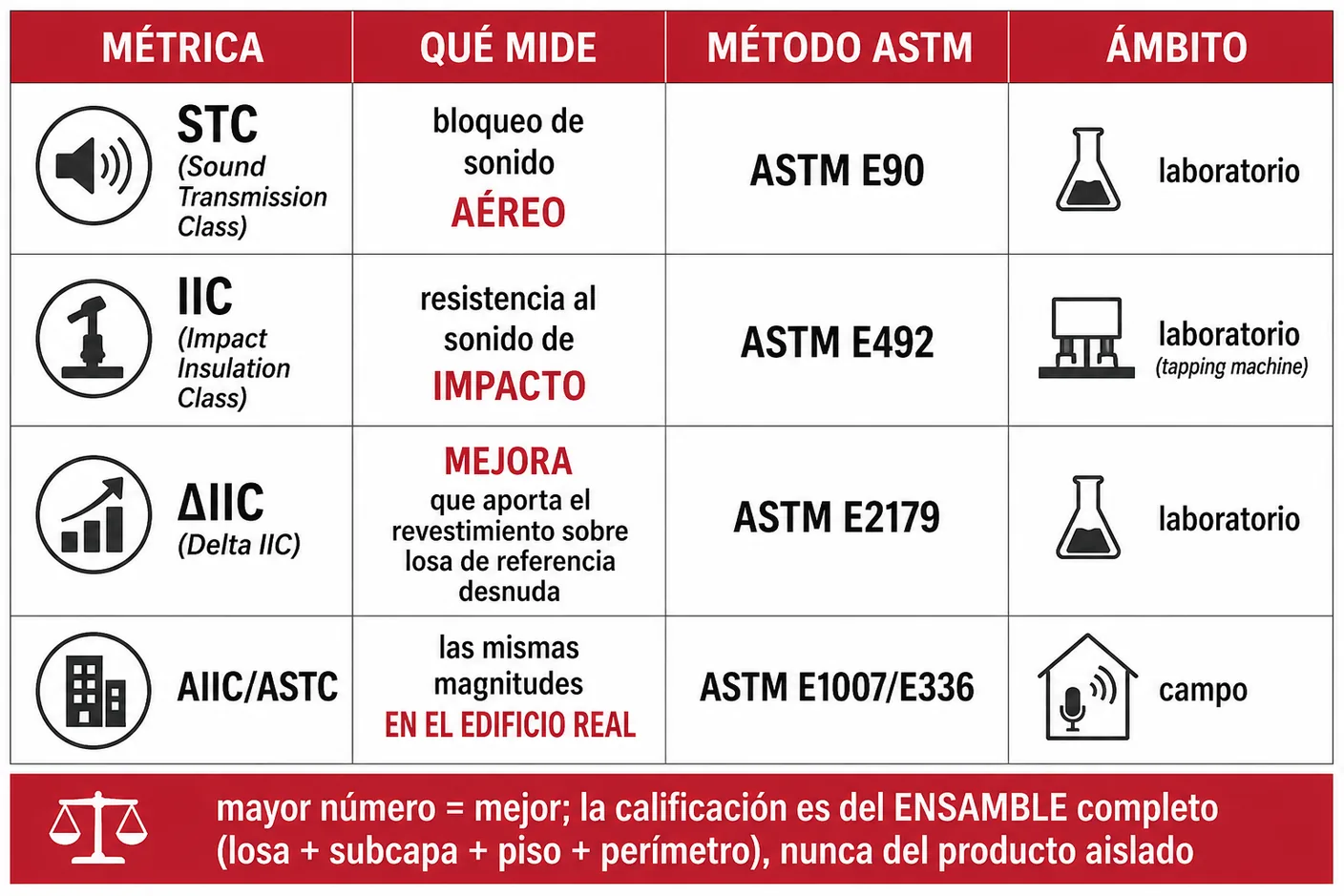

Imagen-tabla de la familia completa de métricas acústicas de pisos: la clase de transmisión de sonido aéreo y la clase de aislamiento al impacto medidas en laboratorio, la mejora delta que aporta el revestimiento, y las magnitudes equivalentes medidas en el edificio real, cada una con su método de ensayo y la regla de que mayor número es mejor.
La familia de métricas y sus métodos ASTM
  • STC (Sound Transmission Class): califica el bloqueo de sonido aéreo del ensamble. Método de laboratorio: ASTM E90.
  • IIC (Impact Insulation Class): califica la resistencia al sonido de impacto del ensamble piso/techo. Método de laboratorio: ASTM E492, usando una máquina de impacto normalizada (tapping machine) sobre el piso y micrófonos en la cámara inferior.
  • ΔIIC (Delta IIC, ASTM E2179): mide cuánto mejora un revestimiento de piso (con su subcapa) respecto a una losa de concreto de referencia desnuda. Es la métrica de comparación entre subcapas, porque aísla su aporte del resto del ensamble (ver ΔIIC: la Métrica Honesta de la Subcapa).
  • AIIC / ASTC (campo, ASTM E1007 / E336): las mismas magnitudes medidas en el edificio real, con sus caminos de flanqueo, sus penetraciones y su construcción imperfecta (ver Ensayo de Campo AIIC/ASTC).

En todos los casos, mayor número = mejor rendimiento. Y en todos los casos, la calificación pertenece al ensamble completo (losa + subcapa + piso + tratamiento de perímetro), nunca al producto aislado — el error conceptual #1 que el Artículo 23 ya denuncia y que aquí fundamentamos: cambiar el espesor de la losa o quitar el cielo raso suspendido del piso de abajo cambia el número, aunque el producto sea idéntico.

El Florida Building Code, §1207 (Interior Environment) —que adopta el criterio del IBC— exige para ensambles piso/techo entre unidades de vivienda, y entre una unidad y áreas públicas o de servicio:

  • STC ≥ 50 (ensayo de laboratorio, ASTM E90) para sonido aéreo.
  • IIC ≥ 50 (ensayo de laboratorio, ASTM E492) para sonido de impacto.
  • El código reconoce el equivalente de campo en 45 (AIIC/ASTC): la "penalización de campo" de ~5 puntos no es una aproximación de la industria, es estructura del propio código.

Sobre ese piso legal, cada asociación puede exigir más — y las de lujo lo hacen: umbrales de IIC 55 o superiores, subcapas de marca específica, o ensayo de campo posterior a la instalación. La jerarquía práctica: el código fija el mínimo, la declaración del condominio fija el requisito real del proyecto (Cap. 718 — ver Artículo 23). Varios municipios de Florida, además, gestionan el reemplazo de piso en multifamiliar como permiso de obra con documentación acústica adjunta (ver El Paquete Acústico: Contenido y Checklists).

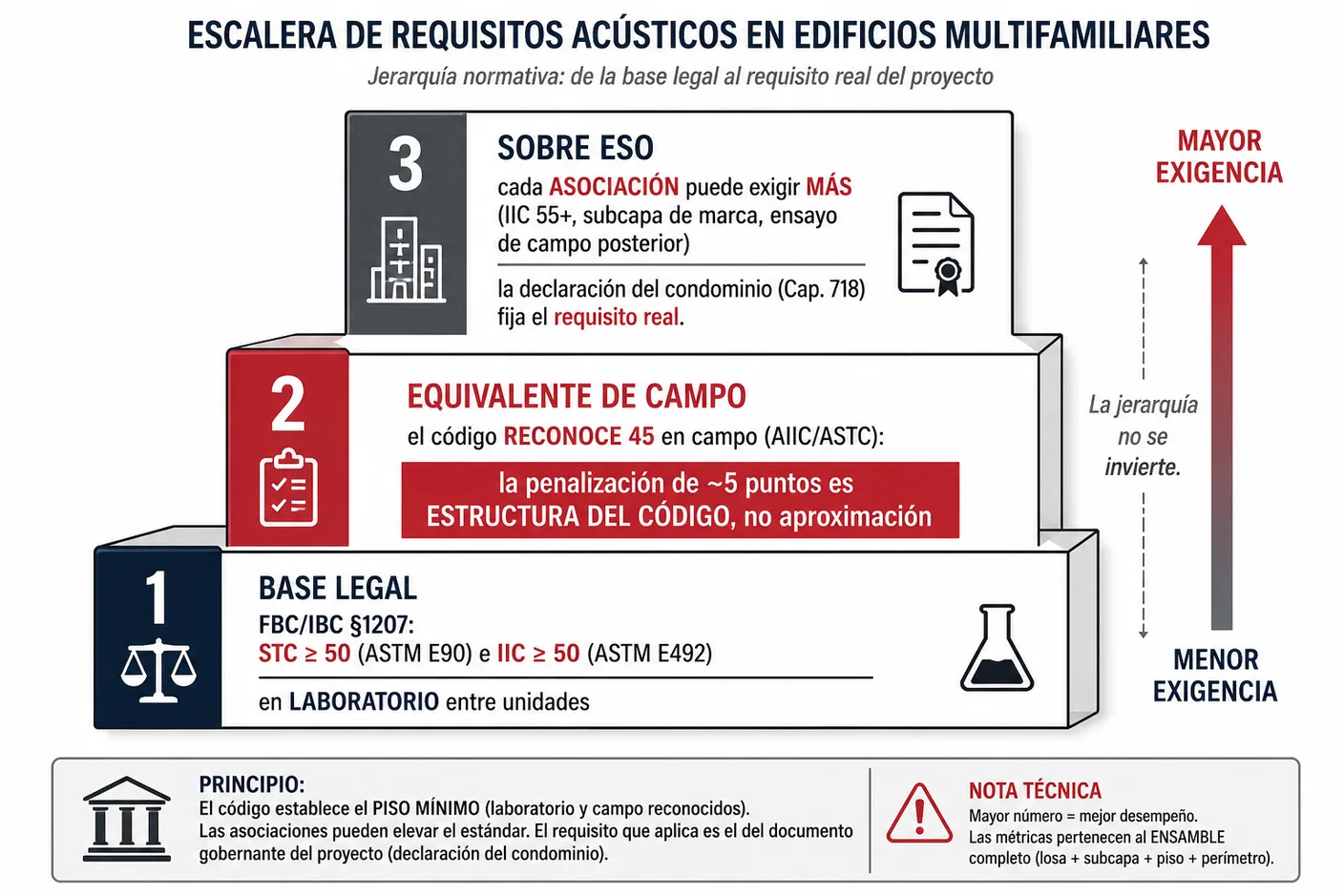

Diagrama del mandato del Código de Construcción de Florida para ensambles entre unidades: cincuenta de clase de transmisión de sonido aéreo y cincuenta de clase de aislamiento al impacto en laboratorio, con el reconocimiento de un equivalente de campo de cuarenta y cinco, sobre el cual cada asociación de condominio puede exigir umbrales más altos.
El mandato legal: FBC §1207

4. La Anatomía del Ensamble que Pasa

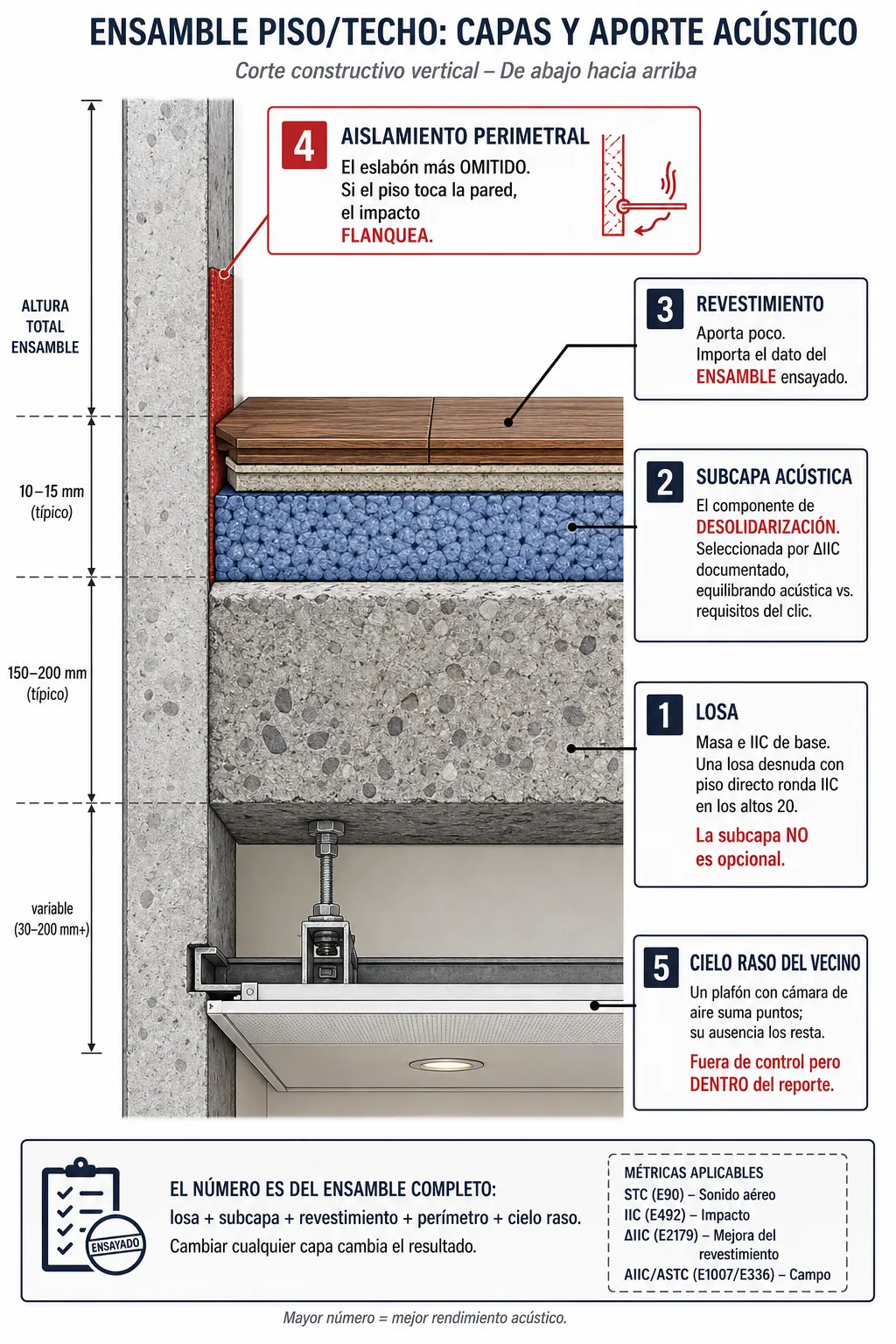

Corte constructivo de abajo hacia arriba de un ensamble acústico completo: la losa que aporta masa, la subcapa que desolidariza seleccionada por su mejora delta, el revestimiento, el aislamiento perimetral que evita el flanqueo y el cielo raso del vecino que suma puntos, señalando que cada componente construye el número final.
Anatomía del ensamble que pasa

De abajo hacia arriba, los factores que construyen el número:

  • La losa: su espesor aporta masa e IIC de base. Una losa desnuda con piso duro directo ronda valores de IIC en los altos 20 — por eso la subcapa no es opcional. El parque de condominios de la bahía va de torres de los 70–80 con losas más delgadas a construcción nueva con 8 pulgadas: el mismo producto rinde distinto en cada edificio, y el reporte de ensayo debe corresponder al espesor real (ver El Paquete Acústico: Contenido y Checklists).
  • La subcapa acústica: el componente de desolidarización. Su selección se hace por ΔIIC documentado, no por marketing, y equilibrando el aporte acústico contra los requisitos mecánicos del sistema de clic (densidad, compresión — ver el Artículo 5 y el satélite Subcapas: Caucho vs. Fieltro).
  • El revestimiento: el piso duro aporta poco acústicamente; el vinílico con capa resiliente integrada suma algo más que el laminado rígido. El dato relevante es siempre el del ensamble ensayado con ese revestimiento.
  • El aislamiento perimetral: el eslabón que más se omite. Si el piso o el mortero tocan la pared, el impacto flanquea por la estructura vertical y el ensamble rinde por debajo de su número de laboratorio. Las bandas perimetrales y el respeto de la junta de expansión (ver Artículo 6) son también un detalle acústico.
  • El cielo raso del vecino: un plafón suspendido con cámara de aire suma puntos al ensamble; su ausencia los resta. Está fuera de nuestro control, pero dentro del reporte: por eso el ensayo citado debe declarar la configuración del cielo raso.

5. Del Papel al Edificio: por Qué el Número de Laboratorio No Llega Entero

El laboratorio ensaya un ensamble ideal: sin penetraciones, sin flanqueo, con bordes controlados. El edificio real tiene bajantes, ductos, losas continuas que puentean unidades y perímetros imperfectos. De ahí la penalización típica de ~5 puntos entre IIC y AIIC. Las implicaciones profesionales:

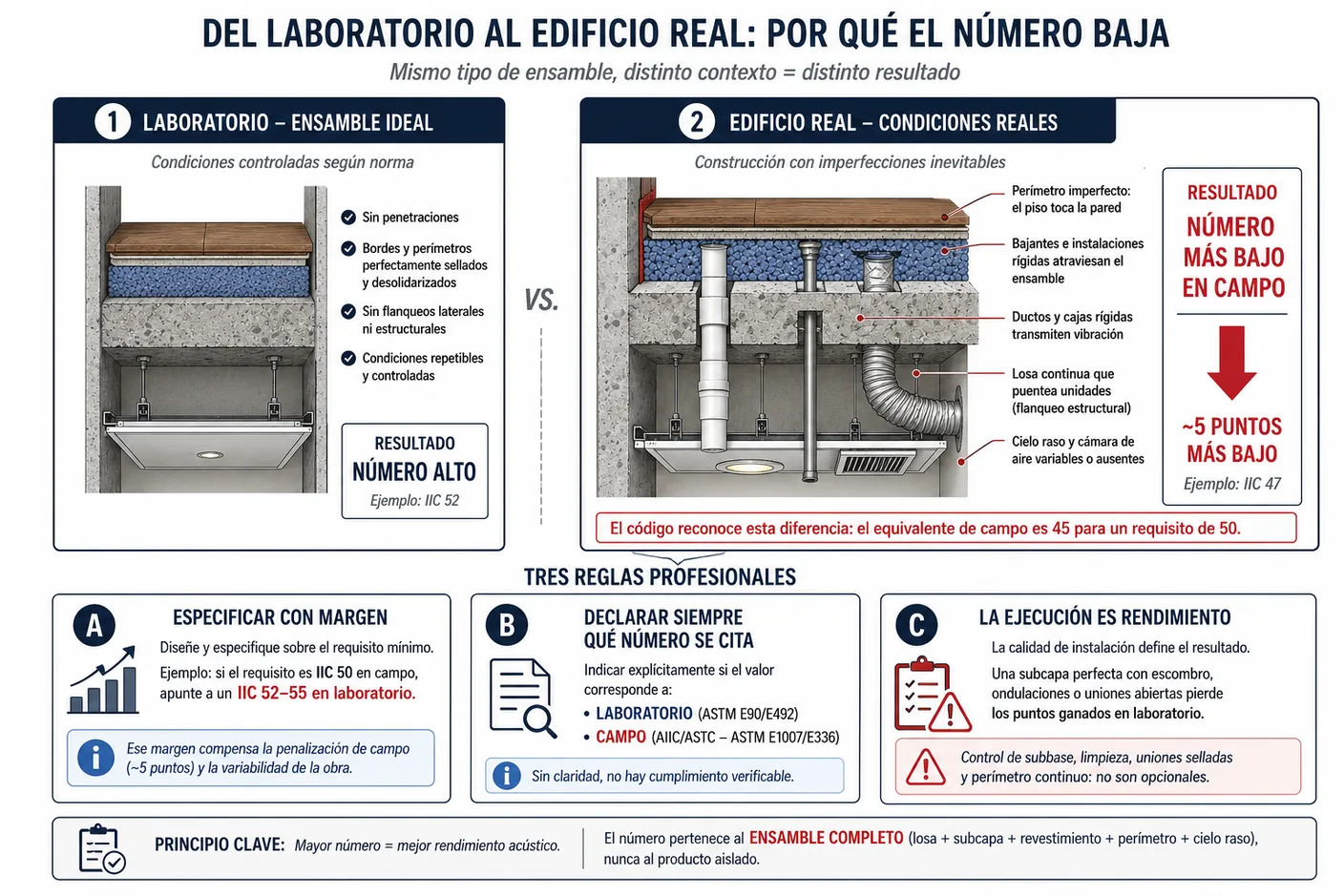

Diagrama que contrasta el ensamble ideal del laboratorio, sin penetraciones ni flanqueo, con el edificio real que tiene bajantes, ductos y perímetros imperfectos, explicando la caída típica de unos cinco puntos y las tres reglas profesionales: especificar con margen, declarar siempre qué número se cita y cuidar la ejecución.
Del papel al edificio: la penalización de campo
  1. Se especifica con margen: apuntar al mínimo exacto de laboratorio es reprobar en campo. Un ensamble IIC 52–55 de laboratorio es la zona segura para un requisito de 50.
  2. Se declara siempre qué número se cita (laboratorio o campo) en toda documentación — confundirlos hace rechazar paquetes y, peor, genera expectativas falsas.
  3. La ejecución es parte del rendimiento: una subcapa perfecta con escombro debajo, o un perímetro puenteado con mortero, pierde en obra los puntos que el fabricante ganó en laboratorio.

6. El Diagnóstico de Quejas: Cuando el Sonido Ya Es Conflicto

La queja acústica post-instalación se diagnostica, no se discute. La secuencia: verificar contra el expediente que el ensamble instalado coincide con el documentado (subcapa correcta, perímetro aislado); descartar flanqueo evidente (zócalos apretados contra el piso, penetraciones sin sellar); y si la disputa escala, el ensayo de campo AIIC (ASTM E1007) por un laboratorio acústico independiente da el número objetivo contra el criterio de campo del código (ver Ensayo de Campo AIIC/ASTC). Para la empresa, el expediente del proyecto (ver el Artículo 24) es la diferencia entre demostrar cumplimiento y pagar un piso nuevo.

7. Análisis de Mercado: la Bahía Vive en Vertical

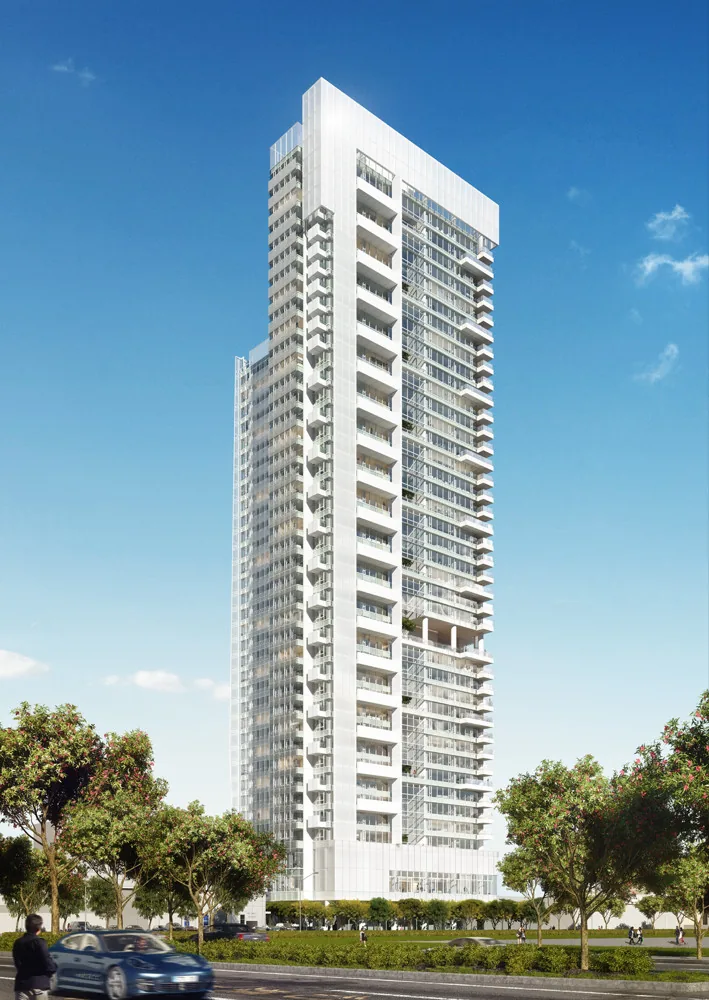

Edificio residencial multifamiliar de varios pisos del tipo que abunda en Tampa Bay, donde cada conversión de alfombra a piso duro es en esencia un proyecto acústico regido por el código y por la junta del condominio.
Torre multifamiliar de Tampa Bay

Tampa Bay concentra uno de los parques multifamiliares más activos de Florida: torres de lujo en Bayshore y Water Street, condominios costeros de los 70 en St. Pete y Clearwater, y conversiones constantes de alfombra a piso duro impulsadas por el mercado de reventa. Cada una de esas conversiones es un proyecto acústico. El contratista que domina la metrología —que lee un reporte E492, distingue ΔIIC de IIC, especifica con margen de campo y entrega el paquete técnico completo— es el que las juntas aprueban rápido y los administradores recomiendan. Flooring at Tampa Bay trata la acústica como disciplina de ingeniería, no como casilla de formulario: porque en un edificio, el silencio del vecino de abajo es la verdadera prueba de calidad de nuestra instalación.

Conclusión

El sonido de impacto es el desafío técnico definitorio del piso duro en multifamiliar: la masa de la losa no lo detiene, solo la desolidarización lo hace. Las métricas forman un sistema — IIC/STC califican el ensamble en laboratorio (E492/E90), ΔIIC aísla el aporte de la subcapa (E2179), y AIIC/ASTC miden la verdad del edificio (E1007/E336) con su penalización de ~5 puntos que el propio FBC §1207 reconoce al aceptar 45 en campo contra 50 de laboratorio. El ensamble que pasa se diseña completo: losa documentada, subcapa elegida por ΔIIC, perímetro aislado y margen de campo. En Flooring at Tampa Bay, el número acústico se diseña, se documenta y se defiende — del laboratorio al permiso, y del permiso al silencio.

Referencias y Autoridades Normativas

  1. Florida Building Code: §1207 — Interior Environment (Sound Transmission), adopción del criterio IBC. www.floridabuilding.org
  2. ASTM E90 / E492: métodos de laboratorio para STC e IIC de ensambles. www.astm.org
  3. ASTM E2179: método de laboratorio para ΔIIC de revestimientos de piso sobre losa de referencia. www.astm.org
  4. ASTM E1007 / E336: métodos de campo para AIIC y ASTC. www.astm.org
  5. Estatutos de Florida: Capítulo 718 — Condominium Act (autoridad de las asociaciones sobre alteraciones). www.flsenate.gov
