Wiki Técnica: Acústica Multifamiliar¶
ΔIIC: la Métrica Honesta de la Subcapa Acústica¶
Bienvenidos a la Wiki Técnica de Flooring at Tampa Bay. El Artículo 25 de nuestra Academy cubre la acústica de pisos en multifamiliar. Esta miniguía profundiza en el ΔIIC (Delta IIC, ASTM E2179): qué mide exactamente, por qué es el número que hay que buscar en la ficha de una subcapa, y cómo se usa para seleccionar sin caer en las trampas del marketing acústico.
1. El Problema que ΔIIC Resuelve¶
Una ficha comercial anuncia: "IIC 72". Impresionante — hasta que lees la letra chica: el ensayo se hizo sobre losa de 8 pulgadas con cielo raso suspendido con cámara de aire en el piso de abajo. Ese mismo producto sobre la losa de 6 pulgadas sin plafón de una torre de los 70 en St. Pete rendirá un número muy distinto. El IIC pertenece al ensamble completo, y los fabricantes ensayan sobre los ensambles que producen los números más altos. No es fraude — es la naturaleza del método E492 — pero convierte la comparación entre productos en un ejercicio de manzanas contra naranjas.
El ΔIIC corta ese nudo: ASTM E2179 ensaya el revestimiento (piso + subcapa) sobre una losa de concreto de referencia desnuda y estandarizada, y reporta la mejora que el revestimiento aporta respecto a esa losa sola. Al fijar la referencia, el ΔIIC aísla el aporte del producto — y permite comparar subcapas entre sí en igualdad de condiciones.

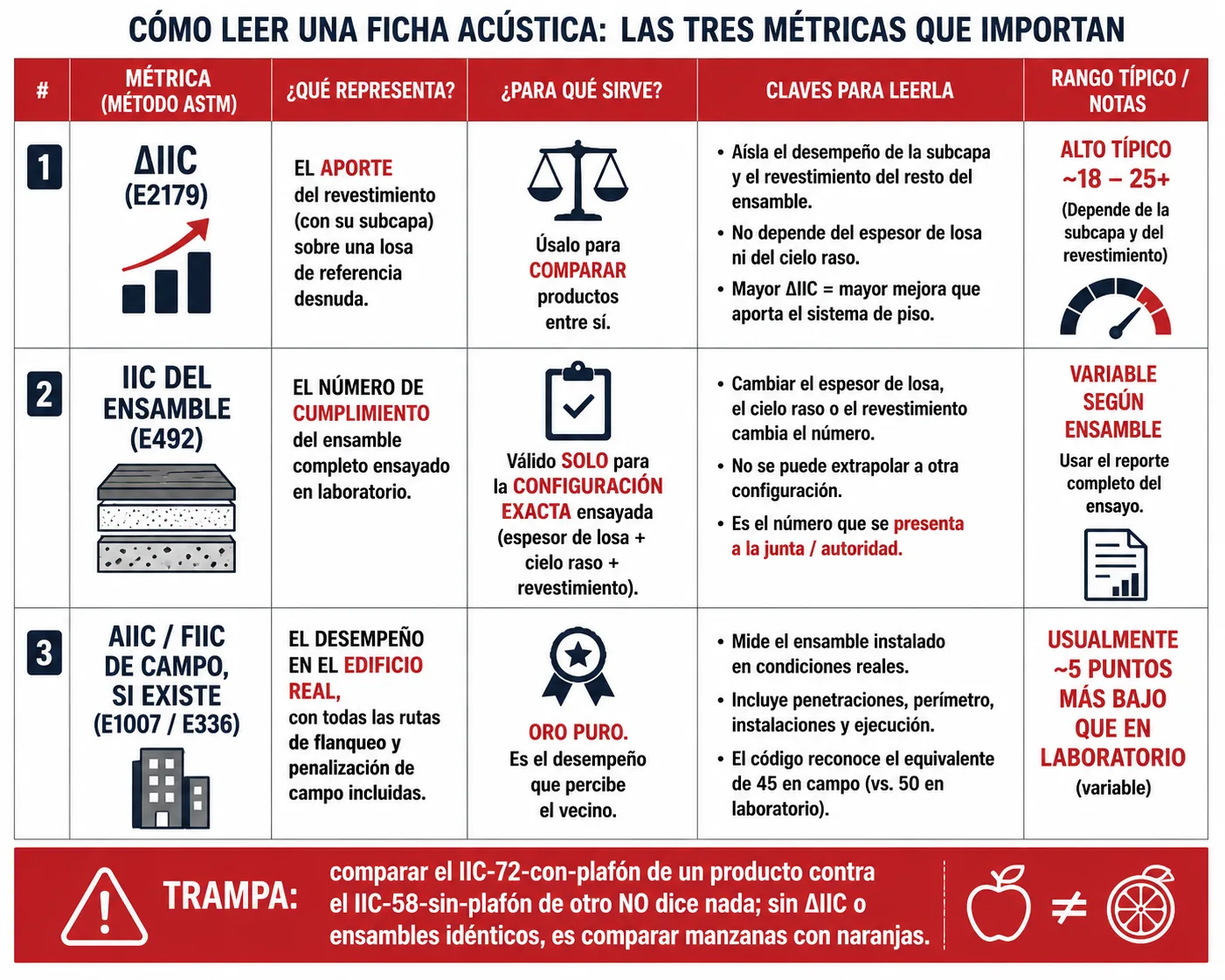

2. Cómo Leer los Tres Números de una Ficha¶
Una ficha acústica seria trae hasta tres familias de datos, y se leen así:
- ΔIIC (E2179): el aporte del revestimiento. Es el número de comparación entre productos. Una subcapa de alto rendimiento para piso duro típicamente documenta ΔIIC en el rango de los 18–25+; el valor exacto importa menos que compararlo contra otras fichas E2179.
- IIC (E492) del ensamble: el número de cumplimiento, válido solo para la configuración exacta ensayada (espesor de losa, cielo raso, revestimiento). Es el que se presenta a la junta y al municipio — siempre que la configuración del ensayo corresponda al edificio real (ver El Paquete Acústico: Contenido y Checklists).
- AIIC/FIIC de campo, si existe: oro puro — significa que el fabricante midió en edificios reales y publica el resultado con su penalización incluida (ver Ensayo de Campo AIIC/ASTC).
La trampa a evitar: comparar el IIC-72-con-plafón de un producto contra el IIC-58-sin-plafón de otro y concluir que el primero es mejor. Sin ΔIIC o sin ensambles idénticos, esa comparación no dice nada.

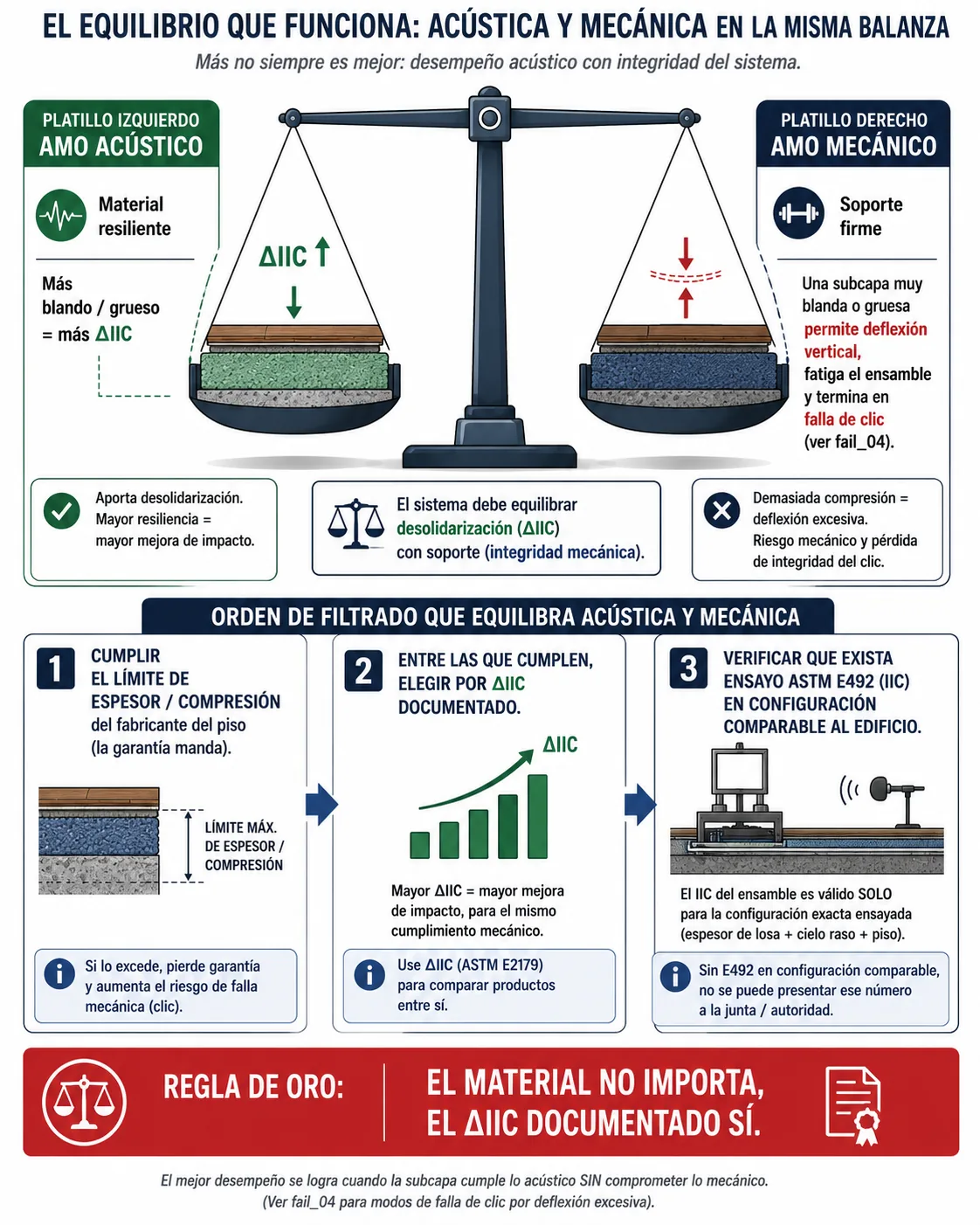

3. Selección: el Equilibrio Acústico-Mecánico¶
La subcapa de un piso flotante sirve a dos amos, y el ΔIIC es solo uno de ellos:
- El amo acústico pide material resiliente que desolidarice — más blando y grueso suele rendir más ΔIIC.
- El amo mecánico (el sistema de clic — ver Artículo 6) pide soporte firme: una subcapa demasiado blanda o gruesa permite deflexión vertical bajo la pisada, fatiga el ensamble y termina en falla de clic (ver Falla del Mecanismo de Ensamble).
Por eso la selección profesional filtra en este orden: (1) cumplir el límite de espesor y compresión que el fabricante del piso especifica (la garantía manda — ver Artículo 24); (2) entre las subcapas que cumplen, elegir por ΔIIC documentado; (3) verificar que exista un ensayo E492 del ensamble en configuración comparable al edificio objetivo, para el paquete de aprobación. La comparación de materiales (caucho, fieltro, espumas técnicas) y su comportamiento mecánico se desarrolla en el satélite Subcapas: Caucho vs. Fieltro del Artículo 5; aquí la regla es metrológica: el material no importa, el ΔIIC documentado sí.
4. Validar el Reporte, No el Folleto¶
Antes de que un número entre a un paquete de aprobación, tres verificaciones:
- ¿Es un reporte de laboratorio o una cifra de folleto? El documento válido identifica el laboratorio, el método (E2179 o E492), la fecha y la configuración completa del ensamble. Las juntas exigentes —y los revisores municipales— quieren el reporte, no la ficha comercial.
- ¿El ensayo corresponde al revestimiento real? Un ΔIIC ensayado bajo cerámica no predice el rendimiento bajo SPC. El reporte debe declarar el piso usado en el ensayo.
- ¿La configuración es honesta respecto al edificio? Espesor de losa y cielo raso del ensayo E492 contra los del edificio real. Si no coinciden, el número de cumplimiento no es trasladable — y presentar un reporte que no corresponde a las condiciones del sitio es la causa clásica de rechazo del paquete.
5. El Contexto de Tampa Bay¶
Nuestro parque multifamiliar mezcla extremos: torres nuevas de Water Street con losas gruesas donde casi cualquier subcapa certificada pasa, y condominios costeros de los 60–70 con losas delgadas y sin plafón donde solo los ΔIIC altos sobreviven al ensayo de campo. La consecuencia operativa: no existe "nuestra subcapa estándar para condominios" — existe la subcapa que el ΔIIC, el ensamble del edificio y el umbral de la junta seleccionan en cada proyecto.
Conclusión¶
El ΔIIC es la única métrica que compara subcapas en igualdad de condiciones, porque fija la losa de referencia y aísla el aporte del producto. Se selecciona filtrando primero por los requisitos mecánicos del sistema de clic, después por ΔIIC documentado, y se valida siempre el reporte de laboratorio contra la configuración real del edificio. En Flooring at Tampa Bay, la subcapa acústica se elige con el reporte E2179 sobre la mesa — porque el folleto no declara ante la junta, ni ante el vecino de abajo.
Referencias y Autoridades Normativas¶
- ASTM E2179: Standard Test Method for Laboratory Measurement of the Effectiveness of Floor Coverings in Reducing Impact Sound Transmission Through Concrete Floors. www.astm.org
- ASTM E492: método de laboratorio para IIC de ensambles piso/techo. www.astm.org
- Florida Building Code §1207: requisitos mínimos de aislamiento de impacto entre unidades. www.floridabuilding.org
Esta miniguía es un documento derivado del Artículo 25: Acústica de Pisos en Edificación Multifamiliar.
